Herramientas




TORNILLO DE MESA PROXON CON VENTOSA
Sirve para sujetar piezas, como capuchones, cuerpos, etc.
Su sistema giratorio y de volteo, permite la colocación de la pieza en la posición que nos resulte más cómoda para trabajar.
La mordaza es de goma para que no provoque daños.
Se fija sobre la superficie de trabajo mediante una ventosa que se acciona volteando la palanquita inferior.







MARTILLO DE GOMA
Lo mismo que el martillo de plástico, pero para trabajos mucho mas delicados









PULIDORA DOBLE
Tiene dos ejes en los que se pueden colocar cepillos de pulir, lijas, etc.





ALICATE DE PRESIÓN  (tipo porta agujas, de cirugía)
Herramienta de cirugía. La utilizamos para extraer partes que sea necesario ejercer mucha presión





TIJERA-PINZA PARA EXTRACCIÓN GOMAS
También utilizada en cirugía. Se usa para extraer restos de sacos de goma que queden en el interior del cuerpo




TIJERA-PINZA (de cirugía)
Para extraer piezas del interior que no sea posible con otras herramientas

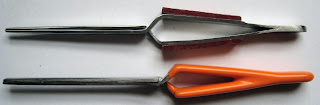

PINZAS ESPARCIDORAS  (Pueden ser utilizadas para sujetar piezas pequeñas que sea necesario soldar y también para trabajar en interiores)






PINZA BIGOTERA  (Para colocación de saco de goma evitando tocar el pegamento aplicado en la boquilla)









CUBETA ULTRASONIDOS (Se utiliza para poder desprender piezas que no sea posible hacerlo sin necesidad de forzarlas)







  SET DE MANDRILES Y EXTRACTOR PARA PARKER 51, 51 Demi, 61, 75 y 75B
Los mandriles se usan para eliminar los abollones de los capuchones.
El extractor sirve para sacar el fleje interior y se utiliza después de retirar el remate joya y el tornillo de fijación de este.






CALIBRE PIE DE REY DIGITAL
Calibre de precisión que mide en milímetros y pulgadas





LLAVES EXTRACCIÓN VÁLVULAS VACUMATIC
Se fija sobre la rosca exterior de la válvula y se presiona la palanca para que se pueda desatornillar y extraer la válvula del cuerpo.
Son de dos medidas diferentes ya que las válvulas vacumatic son de dos tamaños





ALICATES DE SUJECCIÓN
Pueden utilizarse independientemente una de otra, sujetando una de las partes a soltar con el alicate y la otra con una goma, ó usar las dos al mismo tiempo evitando la utilización de la goma. Tener mucha precaución para no forzar y provocar una rotura de la pieza a extraer. Es conveniente asegurarse antes de si la parte a extraer está rosacada ó simplemente encajada a presión.







EXTRACTORES (tres piezas) Son de tres diámetros diferentes y se utilizan para extraer las piezas interiores de los capuchones




BLOQUE PARA EXTRACCIÓN DE PLUMINES
  Sirve para, con la ayuda de un botador y un martillo, expulsar de la boquilla el plumín y el alimentador. Al disponer de agujeros de varios diámetros, vale para todo tipo de plumines y boquillas






BOTADORES RECTOS (Su uso está indicado para utilizar en el bloque de extracción de plumines y otros menesteres donde sea necesario)




DESTORNILLADOR DE CULOTES PISTÓN SHEAFFER’S
Es necesario para soltar el culote de la barra del pistón (varilla fina) de Sheaffer’s.






EXTRACTOR DE ÉMBOLOS MONTBLANC
Para desmontar los émbolos, de Montblanc, de los años 50 y válido también para los modelos que van del 142 al 149 y los modelos 644 y 744





EXTRACTOR DE ÉMBOLOS  MONTBLANC
Para desmontar los émbolos de bronce, de Montblanc, de los modelos modernos






PERAS DE GOMA PARA LIMPIEZA
Se llenan de agua y se introducen en el lado de la boquilla contrario al plumín y alimentador, para proceder a la limpieza de ambos.
La más corta es muy práctica para la limpieza del depósito de Parker 61 con sistema de carga por ósmosis







MINI TORNO DIGITAL
Se le pueden acoplar distintos utensilios, como cepillos de pulir, brocas, fresas, discos de corte, etc.
Dispone de varias velocidades y se acciona mediante un pedal. Es mucho más práctico y cómodo y con muchas más prestaciones que la Dremel, pero tiene el  inconveniente del precio, muy superior a ella






MINI TORNO DREMEL
Su utilidad es la misma que el digital pero la velocidad no llega a las mínimas que tiene el digital









LLAVE BIÓNICA (Bionic wrench)
Para soltar piezas (boquillas del cuerpo, etc.) Conviene utilizar manguitos de goma para no estropear las piezas a soltar





Alicate plano




Alicate de corte inclinado




Alicate de corte horizontal




Alicate de media caña




Alicate redondo






TENAZA DE PLÁSTICO PARA PLUMINES
Para la extracción de plumines, alineación, enderezar, etc







FLEJES DE ACERO INOXIDABLE
Para limpieza de ranuras en alimentadores y plumines  y ajustar el flujo de tinta







EXTRACTOR DE PASADORES
Para la extracción de pasadores del sistema de carga de Omas, Wahl






PUNZÓN INSERCIÓN MEMBRANAS VACUMATIC
 para insertar la bolita de plástico desde el interior del saco vacumatic y poder introducirla con facilidad en la válvula






GANCHO LARGO
Es muy práctico para limpiar restos del saco cuando este ha quedado pegado a las paredes del cuerpo.





GUÍA DE BROCAS
Resulta muy útil para proteger los labios de goma de las válvulas vacumatic cuando sea necesario extraer la bolita de plástico que está en el interior de los diafragmas de goma y que haya quedado en su interior al proceder al su cambio







CONJUNTO DE GANCHOS
 Se utilizan para lo mismo que el gancho largo y también para retirar restos de tinta endurecida en las ranuras de los alimentadores






RASCADORES Y ESPÁTULAS
Para limpieza de restos de saco, pegadas al cuerpo,  impurezas en el interior de capuchones, etc.






MARTILLO NYLON Y LATÓN
Por un lado plástico para no causar daños y por el otro de latón por si fuera necesario mayor golpeo




MARTILLO DE NYLON
Para no dañar ni las herramientas ni partes que se tengan que golpear






CALENTADOR ELÉCTRICO (pistola de calor)
Funciona como un secador de pelo y se utiliza para desprender una pieza de otra cuando es necesario aplicar calor. Utilizarla con mucha precaución para no estropear de manera irreparable la pieza a calentar.
Con esta herramienta se evita tener que usar la llama de una lámpara de alcohol ó vela, evitando correr el riesgo de quemar las piezas a separar









LUPA BISERA BINOCULAR TRIFOCAL
Es muy cómoda para ver todos los detalles que no podemos ver a simple vista ya que la pantalla se puede retirar hacia arriba cuando no se necesita












GAFAS  MICROCIRUGÍA con gran aumento







LUPA PARA GAFA regulable






LUPA DE CIRUGÍA






LUPA MONOCULAR CON PINZA PARA GAFA








LUPA MONOCULAR SIN PINZA








ALAMBRE DE ACERO (Su calibre es 0,015 y resulta muy práctico para desatascar tubitos de snorkel, capilares de plástico y otros)







MORDAZA (prensilla)
Para sujetar piezas a una base sólida








DESMONTADORES CAPUCHÓN PARKER (para extraer los interiores de los capuchones)










DESMONTADORES  WATERMAN'S  INK VIEW
Para desmontar el tapón de sellado y poder acceder al depósito de goma de los modelos ink-view (dos llaves para dos tamaños)





LLAVE DE ENSAMBLAJE  WATERMAN'S INK-VIEW
Utilizada para ensamblar el el tapón de cierre de los modelos ink-view






PIEDRA DE ARKANSAS
Para adaptar el iridio del plumín a nuestra forma de escribir
Hay que tener mucho cuidado al utilizarla, porque, aunque es un abrasivo extremadamente fino, podemos eliminar completamente el iridio si nos pasamos. Es conveniente tenerla humedecida con agua.





MORDAZA FIJACIÓN PLUMÍN
Para fijar el plumín y el alimentador en la boquilla y evitar una mala colocación de estos para impedir que el flujo de tinta sea defectuoso







OTOSCOPIO
Instrumento utilizado en medicina, que en nuestro caso, viene perfectamente indicado, al disponer de luz y visor de aumento, para observar las partes interiores de los diferentes componentes de la estilográfica






MICROLINTERNA FLEXIBLE INSPECCIÓN INTERIORES
Sirve para lo mismo que el otoscopio, pero con funciones mucho más limitadas








LLAVE DE CORREA (de goma)
Para sujetar piezas que, por ejemplo, necesiten ser pegadas. Al ser la correa de goma, no causa daños en los materiales








ABRAZADERA DE BANDA DE LATÓN
Para fijar anillas en los cuerpos. Para evitar que se muevan los clips, por ejemplo de Sheaffer, mientras se sujetan por el interior del capuchón. Para presionar una grieta mientras se seca el pegamento, etc.







EXTRACTOR JOYAS PARKER
La herramienta de latón mostrada en la fotografía, tiene dos funciones. Por la parte de goma, se utiliza para la extracción del remate joya de Parker y por la parte de destornillador, para soltar la rosca metálica donde se ubica esta









MANGUITO DE AGARRE DE GOMA
Para poder soltar manualmente las boquillas de Parker 51 y otras de diferentes marcas, sin necesidad de usar alicates u otras herramientas







ALMOHADILLAS DE GOMA
Las piezas que se ven la fotografía, son tacos de madera con una goma (hundida hacia el interior con la forma de la joya) por una de las caras y sirve para extraer el remate joya de Parker








DESTORNILLADOR DE CASQUILLO SUJECCIÓN CLIP P51
Se utiliza para extraer el casquillo donde va alojada la joya y que sujeta el clip, de Parker.  Es mucho más práctico que el destornillador normal, ya que se acopla perfectamente al agujero del casquillo y evita que se pueda deteriorar la ranura donde se tiene que alojar el destornillador







EXTRACTORES DE JUNTAS PFM Y SNORKEL
Para tener acceso a la zona donde se encuentran las juntas de goma del modelo PFM y poder extraerlas se usa un cuadradillo y para lo mismo, pero en el modelo Snorkel, vale un simple cáncamo





GALGA PARA ROSCAS
Para comprobar el tipo y paso de las roscas







ACOPLADOR DIAFRAGMAS VACUMATIC
Muy práctico para la inserción de la bolita del saco de goma en la válvula vacumatic. Por la parte de madera se utiliza para poder dar la vuelta al saco de goma y pegarlo sobre la válvula






BOTADORES CÓNICOS
Para múltiples utilidades. Sobre la marcha se ve cuando y para qué se necesitan







CONO DE MOTOR DE PULIR
Se fija a la pulidora y a él se acoplan los cepillos o el accesorio que se vaya a utilizar








MINI TALADRO MANUAL
Trabajos con mini brocas que no sea necesario utilizar el  torno








SET DE ROSCADORES
Suele utilizarse para extraer partes interiores de los capuchones. No es recomendable su uso,  salvo cuando las piezas que se extraigan no sea necesario recuperarlas






MINIBROCAS DREMEL
Brocas de diámetros muy pequeños para trabajos de precisión







PUNZONES DE MADERA
Para utilizar en partes muy delicadas y no sea posible la utilización de los metálicos










CUCHILLA Y PUNZÓN (metálico)





BISTURÍ CON MANGO DE PLÁSTICO






CUCHILLA GIRATORIA  (metálico)







CUCHILLA RECTA  (metálico)







DESTORNILLADORES PLANOS  (varios tipos)













DESTORNILLADORES DE PRECISIÓN
Para piezas muy pequeñas









DESTORNILLADORES MULTIBOCAS
Estuche con dos destornilladores y accesorios como bocas de destornillador, brocas...









JUEGO DE LIMAS (de joyero)
Para limar los residuos de cola que dejan los sacos en la boquilla, piezas de metal ó plástico

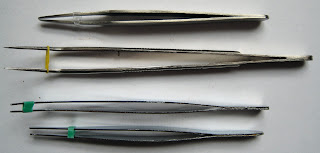

CONJUNTO DE PINZAS
Su uso varía en función de las necesidades. Generalmente para manipulación de pequeñas piezas. Es conveniente disponer de varios tipos











BISTURÍ METÁLICO




PUNZÓN DE BOLA Y ESPÁTULA
Para perfeccionar algún pegado que hayamos tenido que realizar






PUNZÓN CON MANGO DE MADERA









CEPILLO DE JOYERO CON MANGO DE MADERA
Para cepillado de roscas en celuloide, ebonita, etc. Al ser sus cerdas muy suaves, no raya el material a cepillar








CEPILLOS PARA INTERIORES (de algodón)
Se utilizan para la limpieza interior de capuchones, cuerpos...








CEPILLOS DE PULIR
Utilizables con pulidora (los de mayor tamaño) y con mini torno (los pequeños)








CEPILLO DE PLÁSTICO DURO
Junto con el líquido limpiador, para cepillar los plumines con restos de tinta








MICRO CEPILLOS  (rectos y acodados)
Son muy útiles para limpiar alimentadores  y agujeros de respiración de los capuchones






ESPÁTULAS
Con ellas se mezclan materiales a utilizar, por ejemplo, celuloide con acetona para reblandecerlo y rellenar grietas





MINICEPILLOS Y MICROCEPILLOS PARA INTERIORES
Cepillos de nylon flexible, tipo pincel, que se utilizan para limpieza de zonas interiores de difícil acceso.
Los microcepillos, para zonas de escaso diámetro, por ejemplo, los tubitos de snorkel, capilares de vacumatic, etc.







COLADOR PARA LAVADO DE PEQUEÑAS PIEZAS
Se puede utilizar dentro de la cubeta de ultrasonidos para limpiar piezas de pequeño tamaño y bajo el chorro de agua del grifo (evita que se puedan ir por el desagüe del fregadero)








AERÓGRAFO
Hay que ser muy experto para utilizar este instrumento.
Generalmente de usa para la restauración de baños en partes metálicas y aplicaciones de color








SOPLETE DE GAS
Para realizar soldaduras, reparar grietas, etc. en plumines y otras partes metálicas








MINI MUELAS, DISCOS, ETC.
Se pueden utilizar con el mini torno digital o el Dremel









LÁMPARA DE ALCOHOL
Para calentar piezas que no se pueden aflojar








MICRO JERINGAS
Para limpieza con presión de tubitos de mínimo diámetro






CUENTA GOTAS
Para rellenar los sistemas safety









PEGAMENTO PARA SACOS DE GOMA
Se utiliza para pegar los sacos de goma a la boquilla






LIMPIADOR PLUMINES
Líquido que se usa para eliminar la tinta de los plumines que no es posible eliminar solo con agua










PASTA DE PULIR DREMEL
Se usa para pulir con minicepillos y la utilización de pulidora








PASTA DE PULIR, A MANO, SIMICHROME POLISH
Se aplica a mano sobre superficies doradas ó plateadas y da muy buenos resultados








POLISH ANTIGUAS
Pulimento para aplicar manualmente en plumas de modelos antiguos






POLISH MODERNAS
Pulimento para aplicar manualmente en plumas de modelos modernos








ESMALTE PARA ROMBOS PARKER
Es un esmalte que se necesita para restaurar el color azul de los rombos de los clips de Parker (pueden ser de color azul oscuro o claro)







SILICONA Y GRASA SILICONA
Silicona líquida. Sirven para engrasar, por ejemplo las varillas del modelo Snorkel de Sheaffer’s, Touchdowm









CERA ABRILLANTAR
Abrillantar y proteger de la corrosión de todo tipo de materiales, incluyendo la ebonita








CERA CARNAUBA
Abrillantar y proteger de la corrosión materiales de plástico, celuloide, metal e incluso la ebonita








CERA CELULOIDE
Protección y brillo del celuloide. No conveniente para la ebonita









POLISH CELULOIDE
Restaurar el brillo del celuloide y materiales acrílicos







TALCO VACUMATIC
Instalación de sacos de látex y diafragmas vacumatic








LIJAS (grano 1200 y P12M)
grano 1200 para lijado al agua de trabajos delicados y P12M lijado muy parecido al pulido







PASTA DE PULIR
Utilizar con  pulidora. Cada color un uso específico. Desde un pulido basto (color rojo) hasta uno extremadamente fino








GAMUZAS
Para metales, plata y oro
La gamuza para metales, es un paño sin ninguna imprimación y  las que son para limpieza de oro y plata están impregnadas en un producto específico para cada uno
